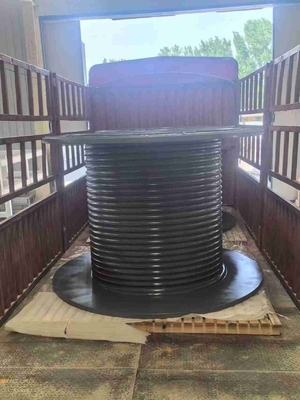

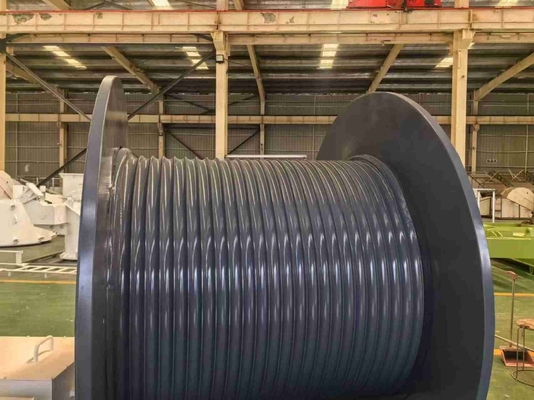

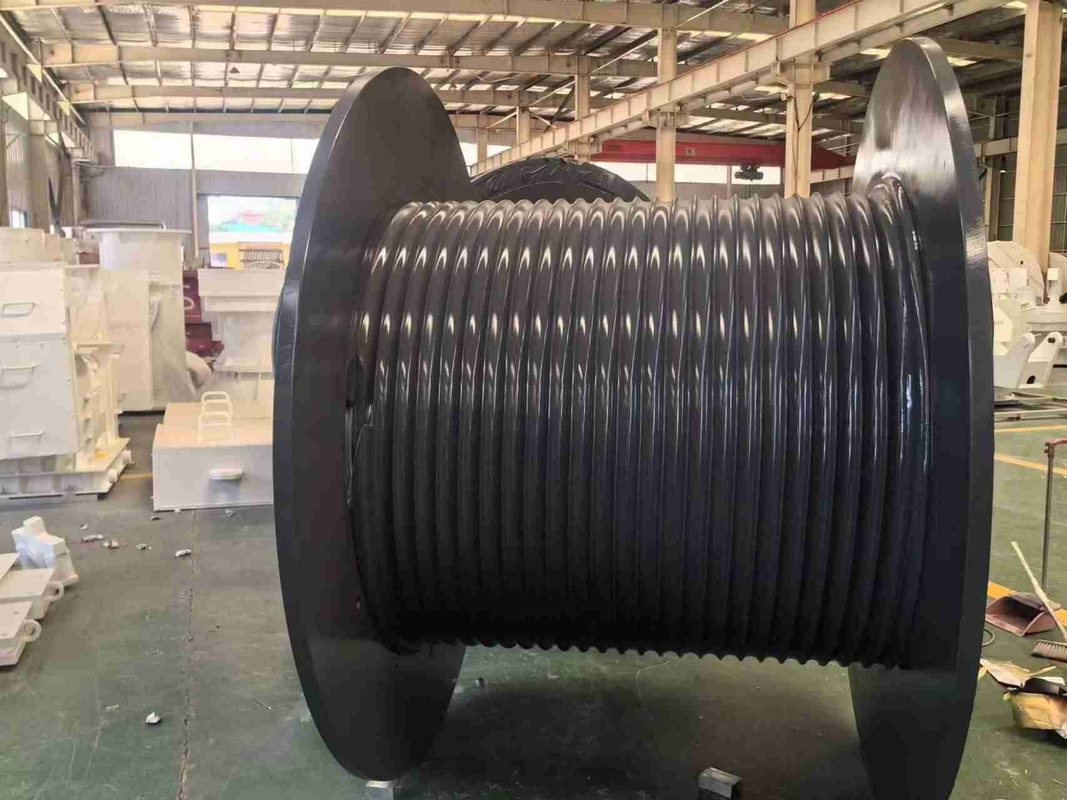

Bęben stalowy Q355d 300m do nawijania lin stalowych - główne komponenty żurawia wieżowego
Wprowadzenie do produktu
Bęben linowy z rowkami Materiał: stal węglowa, stal stopowa, stal nierdzewna, aluminium, stal o wysokiej wytrzymałości itp.
Normy materiałowe: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura otoczenia: od -40 ° C do +45 ° C
Temperatura przechowywania: od -40 ° C do +50 ° C
Typ rowka bębna: rowki spiralne lub rowki Lebus
Kierunek obrotu bębna: lewo- lub prawoskrętny
Metoda przetwarzania: Obróbka maszynowa
Średnica liny stalowej: 3 MM ~ 100 MM
Sprzęt do przetwarzania: Centrum obróbcze CNC
Parametry techniczne i zastosowanie:
| Nr: | Średnica drutu (mm): | Obrotowy kierunek | Główny bęben
średnica (mm) | Długość głównego bębna (mm) | Zastosowanie |
| 1 | 8 10 13 | Lewoskrętny,Prawoskrętny | 430 | 763 | Wciągarka do remontu odwiertów,
Wciągarka holownicza
Żuraw wieżowy |
| 2 | 13 18 20 | Lewoskrętny,Prawoskrętny | 623 | 1144 | Wciągarka inżynieryjna,
Wciągarka podnosząca, żuraw gąsienicowy |
| 3 | 22 25 26 | Lewoskrętny, Prawoskrętny | 730 | 1220 | Platforma wiertnicza,
Wciągarka do logowania |
| 4 | 18 22 32 | Lewoskrętny,Prawoskrętny | 670 | 1240 | Wciągarka do platformy wiertniczej, drawworks |
| 5 | 28 32 36 40 | Lewoskrętny,Prawoskrętny | 560 | 630 | Wciągarka obrotowa platformy wiertniczej,
Sprzęt do podnoszenia |
| 6 | 26 28 32 45 | Lewoskrętny,Prawoskrętny | 760 1146 | 1970 1765 | Żuraw morski,
Żuraw morski,Wciągarka cumownicza |
Charakterystyka rowków
1. Posiada specjalny rowek, który sprawia, że lina stalowa nawija się równomiernie i ma równomierną wytrzymałość na każdej warstwie.
2. Można obliczyć dokładne siły, jakie lina wywiera na bęben.
3. Nawijanie jest całkowicie kontrolowane, co zapobiega zgniataniu lub ściskaniu dolnych warstw przez górne warstwy
4. Dzięki rowkowi, ciągły rowek w bębnie jest równoległy do kołnierza, z wyjątkiem dwóch punktów krzyżowania na każdym obrocie, gdzie rowek przesuwa się w poprzek bębna o pół skoku, aby zapewnić skok pociągnięcia ruchu dla każdego skoku.
Zalety rowków LEBUS
Podwójny rowek liny składanej sprawia, że nawijanie liny stalowej jest płynne, obciążenie jest równomiernie rozłożone między każdą warstwą, praktyka dowiodła, że technologia ta znacznie wydłuża żywotność liny stalowej, dane pokazują, że może wydłużyć żywotność liny stalowej o ponad 500%, zmniejszyć uszkodzenia liny stalowej, poprawić bezpieczeństwo i zmniejszyć przestoje sprzętu mechanicznego związane z wymianą liny.
Bębny z rowkami LBS mogą pomóc w rozwiązaniu problemu nawijania liny stalowej.
W porównaniu ze zwykłym bębnem bez rowków (gładkim) i bębnem z rowkami spiralnymi, rowek liny LBS ma oczywiste zalety w wielowarstwowym nawijaniu liny stalowej, specjalny system rowków LBS sprawia, że nawijanie liny stalowej jest płynne, a obciążenie każdej warstwy jest równomiernie rozłożone, wydłuża żywotność liny, zmniejsza uszkodzenia liny stalowej, poprawia bezpieczeństwo eksploatacji sprzętu i zmniejsza problem przestojów sprzętu mechanicznego związanych z wymianą liny.
Zastosowanie produktu:
1. Maszyny dźwigowe: maszyna podnosząca most, żuraw wieżowy, żuraw bramowy, wciągarka żurawia gąsienicowego
2. Przemysł naftowy: platforma wiertnicza, podnośnik ciągnika naftowego, platforma do remontu odwiertów naftowych, wciągarka pompy montowanej na przyczepie, wciągarka do logowania itp.
3. Maszyny morskie offshore: wciągarka żurawia naftowego offshore, wciągarka cumownicza, wciągarka trakcyjna, wciągarka do przewozu ludzi, wciągarka kotwiczna, wciągarka hydrologiczna
4. Maszyny budowlane: wciągarka do czyszczenia ścian budynków, wciągarka nawijająca, wciągarka
5. Wciągarka górnicza: wciągarka dyspozytorska, wciągarka do ciągnięcia podpór, wciągarka do pogrążania itp.
6. Maszyny inżynieryjne: wciągarka kablowa, żuraw wieżowy, palownica, wciągarka hydrauliczna
Produktzaleta:
Bęben z rowkami LBS, rozwiązał problem nawijania liny stalowej.
W porównaniu ze zwykłym bębnem bez rowków (gładkim) i bębnem z rowkami spiralnymi, rowek liny LBS ma oczywiste zalety w wielowarstwowym nawijaniu liny stalowej, specjalny system rowków LBS sprawia, że nawijanie liny stalowej jest płynne, a obciążenie każdej warstwy jest równomiernie rozłożone, wydłuża żywotność liny, zmniejsza uszkodzenia liny stalowej, poprawia bezpieczeństwo eksploatacji sprzętu i zmniejsza problem przestojów sprzętu mechanicznego związanych z wymianą liny.
Warunki eksploatacji rowka Lebus
1. Kołnierze bębna muszą być prostopadłe do ściany bębna w każdych warunkach, nawet pod obciążeniem.
2. Lina musi być utrzymywana w napięciu podczas procesu nawijania, aby lina była dociskana do ściany rowka. Gdy nawijanie nie może spełnić tego warunku, należy użyć rolki dociskowej. Ogólnie zaleca się, aby napięcie liny wynosiło co najmniej 2% naprężenia zrywającego lub 10% obciążenia roboczego.
3. Zakres kąta pochylenia powinien generalnie wynosić nie więcej niż 1,5 stopnia i nie mniej niż 0,25 stopnia.
4. Gdy lina stalowa puszczana z bębna przechodzi wokół krążka, środek krążka powinien znajdować się nad środkiem bębna.
5. Lina musi być okrągła, nie luźna, nawet pod maksymalnym obciążeniem.
6. Lina musi mieć konstrukcję zapobiegającą obrotom.
7. Proszę zmierzyć zmianę średnicy liny pod różnym obciążeniem.
