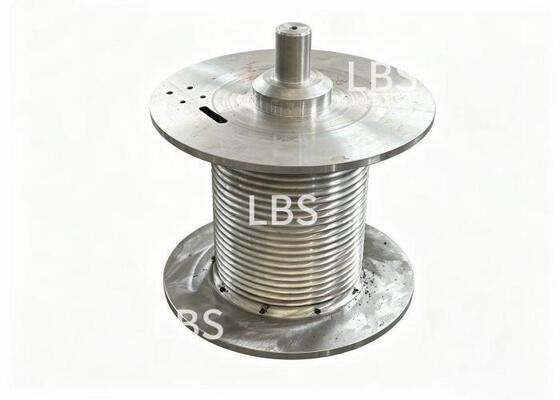

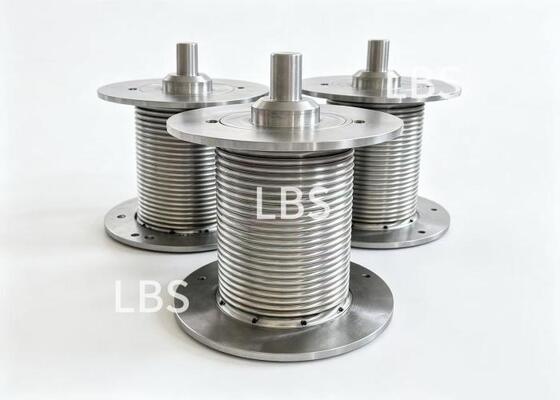

Bęben wyciągarki LBS z podwójnie złożonym rowkiem, lewoskrętny, 60° dla stalowej liny stalowej 8,3 mm

1. Opis bębna wyciągarki LBS z podwójnie złożonym rowkiem, lewoskrętnego, 60° dla stalowej liny stalowej 8,3 mm

Ta wyciągarka jest skonfigurowana dla stalowej liny stalowej o średnicy 8,3 mm, z nominalną pojemnością nawijania 24,5 zwojów na bębnie. Patrząc od strony mocowania silnika, obrót bębna w kierunku przeciwnym do ruchu wskazówek zegara odpowiada operacji podnoszenia. Bęben jest wyposażony w lewoskrętne, podwójnie złożone rowki typu Lebus pod kątem 60°. Zastosowanie rowkowania Lebus umożliwia uporządkowane wielowarstwowe nawijanie liny stalowej, łagodzi ściskanie, ścieranie i nieporządek liny, a także poprawia żywotność liny stalowej. Maksymalny udźwig na pojedynczej linie wyciągarki wynosi 1,3 tony. Dopasowanie lewoskrętnego rowka Lebus i liny stalowej prawoskrętnej optymalizuje warunki pracy liny stalowej podczas posuwisto-zwrotnego nawijania, zmniejsza ryzyko skręcania, załamywania i przedwczesnego uszkodzenia liny, a także gwarantuje stabilne, płynne i bezpieczne podnoszenie oraz trakcję w określonych warunkach roboczych.

2. Parametry bębna wyciągarki LBS z podwójnie złożonym rowkiem, lewoskrętnego, 60° dla stalowej liny stalowej 8,3 mm

3. Zalety bębna wyciągarki LBS z podwójnie złożonym rowkiem, lewoskrętnego, 60° dla stalowej liny stalowej 8,3 mm

Podwójnie złożony rowek typu Lebus to specjalna konstrukcja rowkowania opracowana dla bębnów z wielowarstwowym nawijaniem liny stalowej. W porównaniu z gładkimi bębnami i konwencjonalnymi rowkami śrubowymi, oferuje znaczące korzyści wydajnościowe. Ta konstrukcja kieruje uporządkowanym ułożeniem warstwowym liny stalowej poprzez okresowe sekcje przejściowe z zagięciami, zapobiegając zakleszczaniu się lin stalowych w szczelinach między niższymi zwojami liny i eliminując nieporządne nawijanie. Rozprasza naprężenia kontaktowe między sąsiednimi warstwami liny stalowej, łagodzi ściskanie, tarcie i zmęczenie zginające liny stalowej, a także znacznie wydłuża żywotność liny. Ponadto kierunek obrotu rowków Lebus można dopasować do kierunku skrętu liny stalowej, co przeciwdziała naprężeniom skrętnym generowanym podczas nawijania i rozwijania liny, ogranicza obracanie się, skręcanie i załamywanie liny. Stałe prowadzenie pozycji przez rowek liny skutecznie obniża ryzyko przeskakiwania liny i wysuwania się z rowków pod wpływem wahań obciążenia i uderzeń podczas rozruchu i hamowania. Jednocześnie równomierne nawijanie warstwowe utrzymuje stabilne naprężenie liny przez cały cykl roboczy, zapewnia płynne podnoszenie i trakcję, poprawia ogólną niezawodność sprzętu i umożliwia bezpieczne wielowarstwowe nawijanie o dużej pojemności w ograniczonych wymiarach bębna.

4. Zastosowanie bębna wyciągarki LBS z podwójnie złożonym rowkiem, lewoskrętnego, 60° dla stalowej liny stalowej 8,3 mm

Podwójnie złożony rowek typu Lebus to specjalistyczne rozwiązanie rowkowania zaprojektowane dla bębnów z wielowarstwowym nawijaniem liny stalowej. W porównaniu z gładkimi bębnami i konwencjonalnymi rowkami śrubowymi, oferuje znaczące korzyści wydajnościowe, szczególnie odpowiednie do badań naukowych w dziedzinie morza i wyposażenia badawczego na statkach. Ta konstrukcja kieruje uporządkowanym ułożeniem warstwowym liny stalowej poprzez okresowe sekcje przejściowe z zagięciami, zapobiegając zakleszczaniu się lin stalowych w szczelinach między niższymi zwojami liny i eliminując nieporządne nawijanie. Rozprasza naprężenia kontaktowe między sąsiednimi warstwami liny stalowej, łagodzi ściskanie, tarcie i zmęczenie zginające liny stalowej, a także znacznie wydłuża żywotność liny — kluczowa zaleta w operacjach morskich, gdzie częsta wymiana liny wiąże się z wysokimi kosztami i przerwami w działaniu. Ponadto kierunek obrotu rowków Lebus można dopasować do kierunku skrętu liny stalowej, co przeciwdziała naprężeniom skrętnym generowanym podczas nawijania i rozwijania liny, ogranicza obracanie się, skręcanie i załamywanie liny. Stałe prowadzenie pozycji przez rowek liny skutecznie obniża ryzyko przeskakiwania liny i wysuwania się z rowków pod wpływem kołysania statku, wahań obciążenia i uderzeń podczas rozruchu i hamowania na morzu. Jednocześnie równomierne nawijanie warstwowe utrzymuje stabilne naprężenie liny przez cały cykl roboczy, zapewnia płynne podnoszenie i trakcję podczas pobierania próbek podwodnych, rozmieszczania czujników i innych misji badawczych na morzu, poprawia ogólną niezawodność sprzętu i umożliwia bezpieczne wielowarstwowe nawijanie o dużej pojemności w ograniczonych wymiarach bębna na pokładach statków badawczych.
