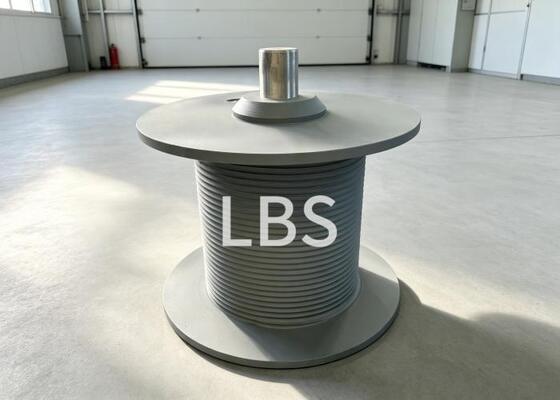

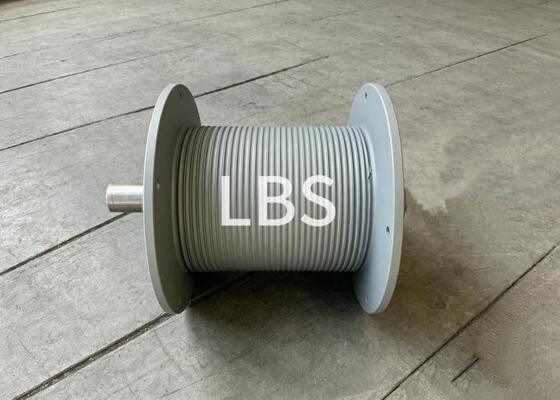

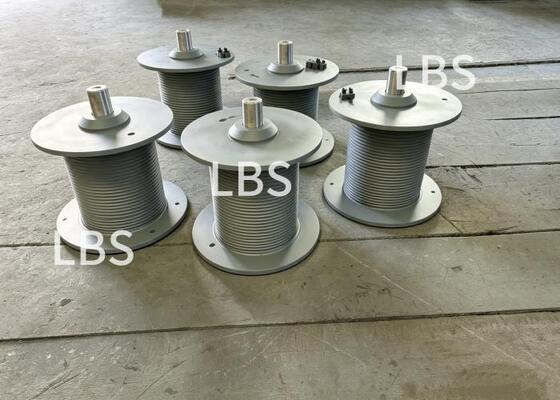

Wielkoobciążenie Lewa ręka 45° Dwukrotnie złożony bęben wiotkowy Lebus, bęben spawany ciężki Q345B

1.Opis

Ten bęben dźwigni jest wykonany ze stali Q345B, przeznaczona do liny drutu z prawej strony Φ10,3 mm z 30 zakrętami.Średnica dolnej części rowu wynosi Φ246 mm, a rozpiętość rowu wynosi 10.5 mm. Z obserwowanej ze strony silnika obrót bębna w kierunku przeciwwskazowym wskazówek zegara odpowiada działaniu dźwigni.Maksymalna siła ciągnięcia pojedynczej liny bębna osiąga 2Efektywna długość rowu wynosi 315 mm, całkowita długość bębna 371±0,5 mm. Na flansze montażowej silnika przeznaczone są dziesięć otworów z przędzami M12-6H o głębokości otwierania 24.Precyzyjnie obrobione podwójnie złożone szczeliny Lebus zapewniają uporządkowane wielowarstwowe wiązanie lin drutowychJest to zintegrowany podstawowy element małych i średnich dźwigów dźwigowych.

2.Parametry

3- Zalety.

Zaprojektowany do kompaktowych systemów dźwigania, zwojowy bęben zwojowy Q345B zapewnia niezawodną wytrzymałość mechaniczną przy częstych cyklach podnoszenia.Jego precyzyjnie obrobiony lewy 45° podwójny złożony rowek Lebus umożliwia stabilne wielowarstwowe wiązanieOptymalizacja układu konstrukcyjnego ustala punkt mocowania liny po stronie zamontowanej na silniku,doskonale odpowiadające wymaganiom obrotu podnoszenia w kierunku przeciwwskazowym ruchu wskazówek zegaraWykorzystując 2,8 tony pojemności pojedynczej liny, bęben utrzymuje stabilną wydajność przy powtarzających się obciążeniach dynamicznych.Wykorzystane do montażu urządzenia do montażu M12Zębaty konstrukcja ze stali Q345B zapewnia dobrą spawalność i sztywność konstrukcyjną, aby oprzeć się deformacji podczas codziennych operacji podnoszenia.

4Wniosek

Ten podwójnie składany bęben wyciągowy Lebus jest specjalnie zaprojektowany do kompaktowych wyciągów,małe dźwignie morskie i przenośne maszyny budowlane, w których porządne wielowarstwowe spinowanie lin i kompaktowe wymiary instalacji stanowią kluczowe wymagania operacyjneLewy 45° Lebus z podwójnym złożeniem z 30 zakrętami sprawia, że jest on szczególnie odpowiedni dla małych dźwigni pokładowych, w których systemy dźwigni muszą obsługiwać częste cykliczne operacje podnoszenia.Do lekkich urządzeń morskich i mobilnych maszyn podnoszących, geometria rowu Lebus zapewnia stałą wydajność spulowania w całej głębokości opakowania.Pojemność ładunkowa pojedynczej liny o pojemności 8 ton z precyzyjnym zarządzaniem liny, ten bęben zapewnia sprawdzoną w praktyce niezawodność w wymagających środowiskach przemysłowych dla lekkich jednostek morskich i mobilnych.
