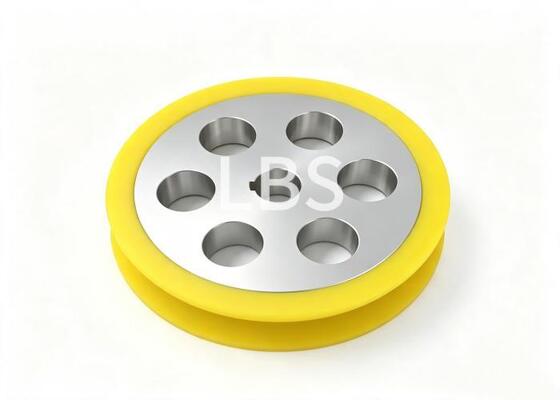

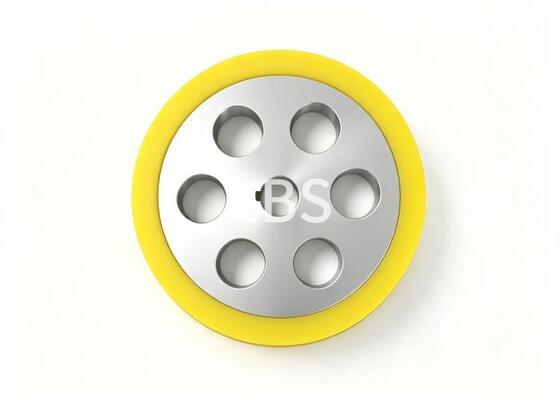

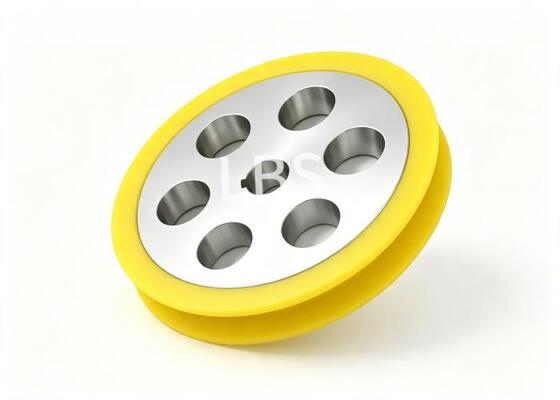

Precyzyjnie obrobiony stały krążek z aluminium 6061-T6 z okładziną PU, precyzyjny kołowrotek prowadzący o tolerancji dla urządzeń wyciągowych i podnoszących

1. Opis

Ten stały krążek wykorzystuje stop aluminium klasy lotniczej 6061-T6 jako wewnętrzny podkład nośny, w pełni pokryty odporną na ścieranie żółtą okładziną poliuretanową. Zintegrowana konstrukcja równoważy sztywność strukturalną i wydajność amortyzacji podczas pracy. Przy całkowitej średnicy zewnętrznej Φ260mm i 5 równomiernie rozmieszczonych otworach przelotowych Φ45, idealnie nadaje się do stałego montażu prowadzącego wyciągarek, maszyn podnoszących i urządzeń transportowych. Otwór wału centralnego jest precyzyjnie obrabiany z wąską tolerancją dla precyzyjnego dopasowania do wałów napędowych.

Aluminiowa podstawa przechodzi obróbkę twardego anodowania z grubością warstwy kontrolowaną między 0,02 ~ 0,04 mm i twardością powierzchni HV＞200, znacznie poprawiając odporność na ścieranie, odporność na korozję i wydajność przeciw deformacji. Zewnętrzna warstwa PU ma grubość 10±0,02 mm, która amortyzuje uderzenia tarcia lin stalowych, zmniejsza hałas i wibracje podczas pracy oraz zapobiega zerwaniu liny stalowej spowodowanemu bezpośrednim kontaktem z metalem.

Wszystkie obróbki mechaniczne są zgodne z ogólną tolerancją wymiarową GB/T 1804-m; ostre krawędzie są w pełni odgratowane i zaokrąglone. Niesprecyzowane wymiary są produkowane ściśle według modelu 3D, aby zagwarantować wysoką spójność montażu. Jest szeroko stosowany do prowadzenia lin stalowych, ograniczania napięcia i zmiany kierunku w wyciągarkach, przenośnikach górniczych, maszynach budowlanych, systemach podnoszenia portowego i liniach produkcyjnych.

2. Parametr

3. Zaleta

1. Wysokowytrzymały podkład ze stopu aluminium

Stop aluminium 6061-T6 charakteryzuje się doskonałymi właściwościami mechanicznymi, niską wagą i wysoką sztywnością konstrukcyjną, jest odporny na deformacje i pękanie pod dużymi obciążeniami. Twarde anodowanie zwiększa właściwości antykorozyjne i odporność na ścieranie, zapewniając dłuższą żywotność.

2. Amortyzująca i ochronna okładzina PU

Odporna na rozdarcie żółta warstwa zewnętrzna z poliuretanu izoluje tarcie między liną stalową a metalowym krążkiem, zmniejsza ścieranie liny stalowej, obniża hałas i wibracje podczas pracy, skutecznie zapobiega ślizganiu się i zarysowaniu lin stalowych podczas pracy z dużą prędkością.

3. Precyzyjna obróbka z wąską tolerancją

Otwór centralny, stopnie pozycjonujące i otwory montażowe są obrabiane zgodnie ze standardem GB/T 1804-m, zapewniając doskonałą współosiowość podczas montażu i stabilne obracanie bez ekscentrycznego drgania.

4. Znormalizowana, wygodna konstrukcja montażowa

5 równomiernie rozmieszczonych otworów przelotowych równomiernie rozkłada obciążenie, jest kompatybilna z większością wsporników wyciągarek i podnośników, co ułatwia instalację i stabilne mocowanie.

5. Dopracowany proces wykończeniowy

Wszystkie ostre krawędzie są odgratowane i zaokrąglone, aby uniknąć zarysowania lin stalowych; wymiary są w pełni zgodne z modelem 3D, aby zagwarantować stabilną jakość w produkcji masowej.

4. Zastosowanie

1. Stały krążek prowadzący linę stalową dopasowany do wyciągarek i bębnów Lebus;

2. Zmiana kierunku i prowadzenie napięcia liny stalowej dla żurawi samochodowych i sprzętu podnoszącego budowlanego;

3. Ograniczanie i prowadzenie liny dla urządzeń podnoszących portowe i przenośników górniczych;

4. Naciąg liny i zmiana kierunku transmisji dla automatycznych linii montażowych i systemów transportu materiałów;

5. Pomocnicze prowadzenie dla małych platform podnoszących, pomocniczego trakcji i sprzętu podnoszącego ogrodowego.
